| 動態特性 | 單位 | 規格 |
| 測量范圍 | mm/sec | 0～50 （4 mA = 0 mm/s - 20 mA = 50 mm/s） |
| 模擬量輸出 | mA | 4～20 |
| 測量誤差 | ±5%，4mA -- 0 mm/s | |
| ±10%，20mA -- 50 mm/s | ||
| 頻響和精度 | <±1dB，10-1000 Hz | |
| 非線性（測量范圍值內） | <1% |
| 電特性 | 單位 | 規格 |
| 輸出端極性 | 詳見連接示意圖第3頁 | |
| 絕緣電阻（PIN針到外殼） | ||
| 絕緣電阻(24℃） | MΩ | >100 |
| 工作電壓（回路） | VDC | 10～32 |
| （15VDC）最大終端負載 | Ω | 250 |
| 接地狀況 | 信號地與外殼絕緣 |
| 環境特性 | 單位 | 規格 |
| 溫度范圍 | ℃ | -25～+70 |
| 濕度 | 焊接，密封 |
| 物理特性 | 單位 | 規格 |
| 外形尺寸 | 詳細請見下圖 | |
| 重量 | 克 | 120 |
| 外殼材質 | 不銹鋼316L | |
| 連接頭 | 2pin, MIL-C-5015 | |
| 安裝方式 | 1/4-28 UNF | |
| 安裝扭矩 | N.m | 8 |
| 附件 | 數量 | 規格 |
| 螺栓 | 1 | 特制螺栓1/4-28UNF （200-0014） |
| 螺栓 | 1 | 特制螺栓1/4-28UNF /M6x1.0mm （200-0044） |
| 電纜組件 | 1 | CBL002-XX(兩芯連接母頭550-0004+低噪聲電纜790-00206)長度依客戶需求而定 |
| 證書 | 單位 | 規格 |
| 速度0 mm/s對應輸出 | mA | 4mA（±5%） |
| 速度50 mm/s對應輸出 | mA | 20mA （±10%） |

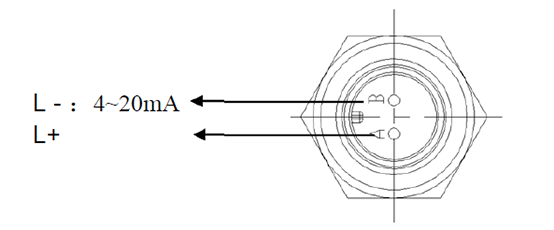

| 連接示意圖 |
 |

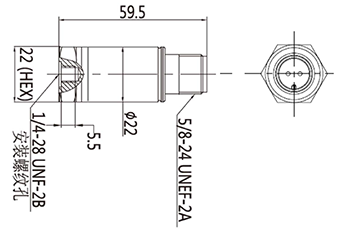

| 輪廓尺寸圖 |
 |
